A lo largo de la unidad, así como en unidades anteriores, hemos visto que las instalaciones de telecomunicaciones deben realizarse según una serie de normas y estándares, que están en constante revisión.

Las principales normal y estándares relacionados con el cableado estructurado y la instalación de redes de datos y telecomunicaciones en la actualidad son los siguientes.

ANSI/TIA/EIA-568: estándar de cableado para telecomunicaciones en edificios comerciales. Establece los requisitos de los elementos de la red y los medios empleados para la transmisión. Es un norma definida para los EE.UU. pero, en la práctica, se ha asumido a nivel mundial

ANT/TIA/EIA.569: estándar para espacios y canalizaciones de telecomunicaciones en edificios comerciales. Define la metodología del diseño y construcción en los edificios, y entre estos, para poder integrar en ellos una red de datos y telecomunicaciones.

ANT/TIA/EIA-570: estándar de cableado para telecomunicaciones en edificios residenciales y de pequeños comercios.

ANT/TIA/EIA-606: estándar de administración de la infraestructura de telecomunicaciones en edificios comerciales. Establece el estándar de rotulación del cableado, así como el registro, así como el registro y mantenimiento de la documentación de la red.

J-STD.607: estándar de requisitos de conexión a tierra y conexión de telecomunicaciones en edificios comerciales. Especifica as características de la red de conexión a tierra, así como las sistemas empleados.

ANSI/TIA/EIA-942: estándar de infraestructura de telecomunicaciones para centros de datos. Define las características  de un centro de datos, como un edificio o una  parte de de edificio dedicados a alojar salas de telecomunicaciones y de equipos de gran envergadura

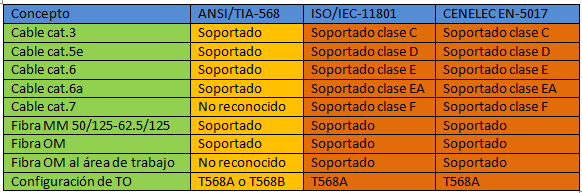

Muchas de las características recogidas en estas normas también los están en estándares internacionales. Los dos más características en nuestra área de estudio son ISO/IEC-11801 y CENELEC EN-50173

Como en cualquier instalación eléctrica, la conexión a tierra es un elemento fundamental. Recordamos que la toma de tierra tiene como función evitar el paso de la corriente a través de elementos que puedan estar en contacto  con el usuario o que puedan dañar el equipamiento.

El objeto de la conexión a tierra es unir todos los elementos metálicos susceptibles de conducir corriente eléctrica sin ser esta su finalidad, a través de un cableado que desvíe esa corriente a tierra.

El cable conductor de tierra debe estar forrado, preferiblemente en verde y, a ser posible, debe estar correctamente identificado mediante una etiqueta descriptiva.

De acuerdo con el estándar ANSI/RIA/EIA-607, todas las instalaciones de telecomunicaciones en edificios comerciales deben disponer de un sistema de conexión a tierra con los siguientes elementos:

• Barra principal de tierra para telecomunicaciones o TMGB (Telecommunications Main Griunding Busbar): es el elemento central de tierra del edificio. Se ubica en la sala de
  telecomunicaciones del BD y, salvo excepciones, solo hay una por edificio. Deben ubicarse de forma que la longitud del cable conductora a tierra desde el TMGB al punto de aterramiento sea lo menor posible.

La barra debe ser de cobre y tener un espesor mínimo de 6 mm y un ancho mínimo de 100 mm. El lago dependerá de la cantidad de cables que deban conectarse a ella, teniendo en cuenta la previsión de conexiones por crecimiento de la infraestructura de la red.

• Barra de tierra para telecomunicaciones o TGB (Telecommunications Grouding Busbar): es similar a la TMGB. Es este caso, va ubicada en cada una de las salas de telecomunicaciones, funcionando como nexo de las conexiones a tierra de los equipos de telecomunicaciones cercanos a la sala. Por lo tanto puede existir más de una TGB por sala.

Es habitual encontrar una TGB integrada en el rack. En
este caso hablamos de una barra de tierra de rack o RGB
(Rack grouding Busbar).

La TGB debe ser de cobre, tener un espesor mínimo de 6 mm, un ancho mínimo de 50 mm y una longitud que permita alojar todos los cables que lleguen desde los equipos próximos y el cable que conectará con el TMGB.

El conductor que comunica todos los racks con el TGB/TMGB de la sala se denomina TEBC (Telecommunication Equpment Bonding Conductor).

La distribución de las barras de tierra en la sala de telecomunicaciones puede seguir cualquiera:

• Cableado con línea de conductor en rack: el rack tiene una línea general a la que se enlazan los conductores  de cada equipo. Esta línea, que va directamente al TGB/TMGB, ocupa toda la vertical del rack para cubrir futuras necesidades.
• Cable con RGB superior: Se coloca un RGB en la parte superior del rack para centralizar las conexiones de cada uno de sis equipos. Del RGB sale un conducotr a la TGB/RMGB
• Cableado con RGB lateral: se coloca un RGB en un lateral del rack. Funciona como el RGB superior, pero optimiza el uso del cable cuando el número de equipos en rack es elevado
• Backbone de tierras o TBB: Es el troncal formado por los conductores que comunican TMGB con cada uno de los TGB.

(El TTB no admite empalmen en ningún punto de su recorrido

• Electrodo de toma a tierra o GEC: Elemento terminador de la red de conexión a tierra. Puede tener diferente formato, en función del terreno donde vaya enterrado.

Recibe un cable conductor del TMGB y su misión es conducir a tierra la corriente recibida de ese cable.

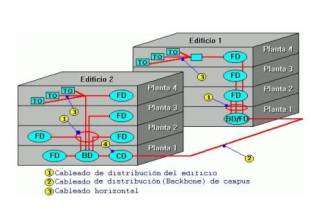

El cableado que conecta los diferente distribuidores de edificio con el distribuidor de campus puede ser tanto fibra como cable de par trenzado o incluso coaxial. Lo más habitual, por las distancias que separan los edificios y los requerimientos de ancho de banda de la red, es que se utilice fibra óptica para la red de datos, par trenzado para la red de voz y coaxial para otro tipo de redes (CCTV), circuito cerrado de televisión, por ejemplo)

Una característica importante de los troncales de cableado que conforman el sistema de campus es que deben estar preparados para ambientes exteriores: protegidos contra humedad, roedores, etc.

Este cableado, además, se hará preferiblemente bajo suelo, por canalizaciones que permitan manipular o revisar el cableado cuando sea necesario. Para conducir el cable se utilizarán preferentemente tubos de PVC.

El soterramiento de las canalizaciones se hará, al menos, a 90 cm de superficie, o más en el caso de disponer de varios niveles de tubos.

Durante el recorrido del cableado de un edificio a otro, aproximadamente cada 50 m se instalarán arquetas de registro normalizadas, que deberán disponer de tapas de doble hoja con bisagras y una cerradura de seguridad.

En el acceso del troncal al edificio se colocará una arqueta que se situará lo más próxima posible a la pared (1 m como máximo). La acometida podrá realizarse bajo suelo o a través de la fachada, utilizan do canalización de superficie, en cuyo caso, el cableado irá adecuadamente protegido.

El distribuidor de campus (CD, Campus Distributor) conecta los distribuidores de edificios a través de un cableado troncal de campus similar al backbone del edificio.

El CD se coloca en las misma sala donde esté el BD de uno de los edificios del campus, etiquetado por lo general como <<edificio principal>> del campus. De esta manera se reduce la distancia de cableado de uno de los BD al CD.

Todo lo que hemos visto sobre las salas de telecomunicaciones es aplicable a la sala de telecomunicaciones donde esté el CD.

El distribuidor de campus es el elemento central de la red, ya que interconecta  los diferentes redes de cada uno de los edificios que constituyen  el campus al completo. Por otro lado, a él se vinculan muchos de los elementos clave de la red, como pueden ser servidores de seguridad, sistemas de filtrado y control de acceso, servicios generales de la red, etc.

Por ello, en la medida de lo posible, se deben reforzar las medidas de seguridad y mantenimiento de las sala de telecomunicaciones donde se ubique.



El subsistema vertical o backbone está compuesto por el cableado que va desde cada uno de los distribuidores de planta al distribuidor del edificio.

En edificios de varias plantas la sala de telecomunicaciones tiende a ubicarse en el mismo lugar en todas para que el tendido vertical vaya por la misma bajante a todos los distribuidores de planta y, de ahí, al distribuidor de edificio.

Las canalizaciones del backbone pueden realizarse mediante cualquiera de los sistemas que hemos visto. No obstante, el más empleado suele ser la canalización vertical en superficie o en pared, utilizando bandejas y rieles.

El subsistema vertical puede tener tramos de canalización horizontal si las características del edificio lo exigen. En este caso el cableado se lleva sobre bandejas que van al techo, ya sea este técnico o no.

El backbone nunca debe instalarse en bajantes destinadas a otro usuario como pueden ser aguas, humos o incluso ascensores. Asimismo, tampoco pueden aprovecharse las vías de evacuación de los edificios ni las escaleras de emergencia.

Para el cableado del backbone puede emplear para trenzado pero, para salvar la limitación de los 100 m de distancia máxima de conexión entre equipos fijados por la norma, también se puede utilizar fibra óptica . En este sentido la norma permite que la distancia entre el distribuidor de planta y el distribuidor de edificio no supere los 300 m,siempre que se utilice fibra óptica monomodo. La aplicación de otras normas, como ISO 11801, permite extender la distancia a los 500 m

El distribuidor de edificio o BD (Building Distributor) se utiliza para recoger todo el cableado proveniente de los diferentes distribuidores planta de del edificio.

El distribuidor de edificio se suele colocar en la planta superior o baja del edificio, en función  de las características del mismo y de la infraestructura de la red. Se buscará una zona en la que acceso sea fácil y seguro y que el cableado del subsistema vertical sea lo más directo posible.

Hay que evitar ubicar el distribuidor de edificio (y en general cualquier sala de telecomunicaciones) en plantas inferiores al nivel del suelo, salvo que estén lo suficientemente protegidas contra inundaciones.

Cuando la planta del distribuidor de edificio tiene un subsistema horizontal, el distribuidor de planta se suele ubicar en la misma sala de telecomunicaciones que el distribuidor de edificio.

Para la sala de telecomunicaciones del distribuidor de edificio es aplicable todo lo que hemos visto respecto a la sala de telecomunicaciones del distribuidor de planta. Hay que tener en cuenta que, si se fusionan los espacios del distribuidor de edificio con el de planta, las dimensiones deberán ser las necesarias para albergar toda la información.



El estándar ASNI/TIA/EIA-569C, que define los espacios y canalizaciones para redes de datos y telecomunicaciones, define seis elementos funcionales dentro de un sistema de cableado estructurado.

2.1 Área de trabajo

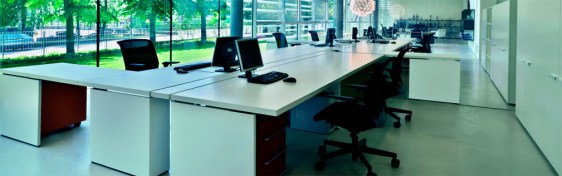

Se denomina así al lugar donde se ubica un equipo o dispositivo que se utilizará para conectarse a la red.

En realidad, un área de trabajo puede integrar más de un elemento de conexión en el sistema de cableado estructurado. Cada punto de conexión se representa con las siglas TO (Telecommunications Outlet, toma de telecomunicaciones).

Se recomienda asignar, al menos, tes tomas a cada área de trabajo.

Por otro lado, es establece que un área de trabajo es un espacio de unos 10 m² (aproximadamente 3×3 m) aunque, por supuesto, pueden tener otra dimensión.

La longitud del cable que conecta el equipo a la TO no debe superar los 5 m.

2.2 Subsistema horizontal

El subsistema horizontal, o sistema de planta, comprende todas la áreas de trabajo de un planta y los elementos empleados para cablearlos  hasta un lugar de la misma donde se centraliza, llamado distribuidor de planta.

El centro de subsistema horizontal puede ser desde un rack simple hasta una sala de telecomunicaciones, con todas sus características. La dimensión dependerá de la complejidad del subsistema horizontal y de y la cantidad de cableado que necesite canalizarse.

En algunos subsistemas horizontales, antes de llegar al área de trabajo se instala un punto de consolación. Se trata de un lugar de interconexión, próximo al área de trabajo, que permite flexibilizar el cableado horizontal y reubicar puestos sin necesidad de volver a cablear  desde el puesto reubicado hasta el distribuidor de planta. En estos casos, el cableado solo se modificará desde el punto de consolidación hasta la nueva ubicación.

El punto de consolidación es una buena opción cuando se estima que en algún momento pudiera hacer falta reubicar los puestos de trabajo.

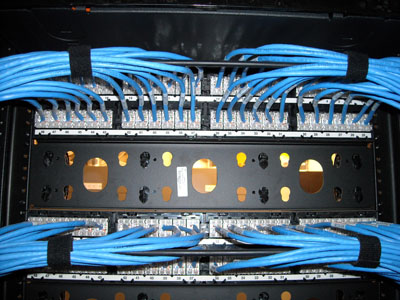

Físicamente es un cuadro de conexiones, con igual número de entradas que de salidas. Puede tener hasta doce conexiones, ya que un mismo punto de consolidación puede utilizarse para dar servicio hasta a doce áreas de trabajo. Es importante recordar que el punto consolidación no se utiliza para distribuir conexiones.

Según el estándar 569C, para canalización horizontal se permiten las siguientes posibilidades:

Canalización bajo suelo

Se trata de conductos planificados en la obra de construcción o adaptación de la zona, ya que una vez instalados se colocan los materiales que compondrán el suelo, teniendo acceso a las canalizaciones solo a través  de los puntos de registro o las cajas de mecanismos que se haya habilitado durante la instalación.

Uno  de los inconvenientes de esta canalización es limitación de prestaciones: una vez se agota el espacio para conducir cableado no es posible extender la red. Por otro lado, los incidentes en los raíles tiene difícil solución, pues habría que levantar el suelo.

Otro inconveniente es que los puntos de registro son fijos, lo que puede limitar una futura distribución de los espacios de la sala.

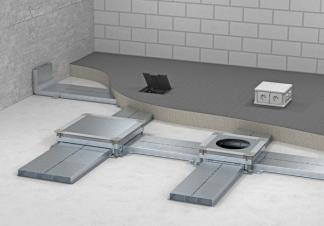

Canalización bajo suelo técnico

Es la solución a los problemas que planteaba canalizar bajo suelo. Consiste en un sistema de soporte sobre el que se apoya una estructura en la que se colocarán unas placas que actuarán como suelo. El material de esas placas es muy diverso: madera, PVC, plaquetas, etc.

En los espacios entre el suelo técnico y el firme se colocan bandejas y raíles para conducir cableado, conectándolo con el exterior a través de puntos de registro o cajas de conexiones similares a las de la canalización bajo solo.

Tiene la ventaja de ser más versátil que la canalización bajo suelo, ya que las planchas pueden levantarse en cualquier momento para revisar y mantener el cableado del subsuelo.

Suele utilizarse en superficies diáfanas, donde se necesita dar suministro a áreas de trabajo que no tienen paredes cerca.



Canalización de techo técnico

Funciona de forma similar al suelo técnico, salvo que en este caso las bandejas, que están en el espacio libre que deja el techo técnico, se fijan al techo firme.

El techo técnico es accesible moviendo las planchas, habitualmente de escayola, de sus soportes.

Es muy frecuente utilizar el techo técnico para conducir los ramales de las diferentes zonas de la planta hacia el distribuidor de la planta.

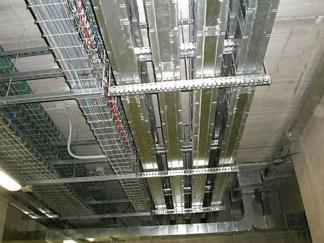

Canalización en techo

Es una alternativa cuando no es posible utilizar techo técnico.

En este caso las canalizaciones se fijan con soportes al techo, quedando a la vista.

Se emplea en lugares donde la estética no es un aspecto importante.

Como en el caso anterior, se emplea para dirigir el cableado hacia el distribuidor de planta.



Canalización de superficie

La canalización en la superficie de las paredes se puede hacer de dos maneras:

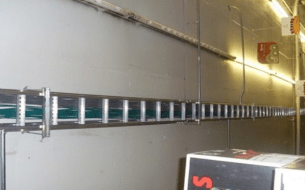

• Empleando canaleta, que puede ser de diferente tipo: plática metálica, etc. Este tipo de canalización es la más frecuente en oficinas para llevar el cableado desde las áreas de trabajo hacia los ramales que conducen al distribuidor de planta
• Empleando rieles verticales, que son una especie de guías metálicas por donde se dirigen los cables. Están pensados para zonas donde no hay tránsito de personas y, especialmente, para conducir ramales de cableado.



Canalización en pared

No es el sistema más frecuente, pero puede encontrarse en algunas instalaciones. Puede hacerse en una pared hueca o en una pared sólida, haciendo una roza o aprovechando las ramificaciones de la instalación eléctrica.

Debe tenerse en cuenta que el cableado de red debe ir independiente del cableado eléctrico para evitar interferencia, por lo que no debe utilizarse la misma canalización para las dos vías si no hay una separación física entre ambas.



Distribuidor de planta

La entidad del distribuidor de planta (FD, Floor Distributor) dependerá, en gran medida, de la magnitud de la red de planta.

En las redes más simples, el distribuidor de planta es un armario de distribución que incluso puede ubicarse en una oficina.

En redes más complejas, el distribuidor de planta llega a ocupar una estancia completa, denominada sala de telecomunicaciones.
La ubicación de la sala de telecomunicaciones en la planta es un factor muy importante, pues hay que tener presente que entre la TO y el punto de entre de esta en el armario del distribuidor de planta no debe haber más de 90 m, incluidos los puntos de consolidación, si los hubiera.

En el caso de que no pudiera reducirse esta distancia, habría que planificar un distribuidor secundario para cumplir este requerimiento. Este distribuidor se conectaría al distribuidor principal de la planta.

Cada sala de telecomunicaciones debe estar preparadas para dar servicio a aproximadamente 1000 m² de área utilizable. Si hubiera más superficie, habría que planificar más salas.

La dimensión de la sala dependerá de la superficie a la que dé uso.Por lo general, se recomiendo que no tenga unas dimensiones menores de 3 x 3 m. Hay que tener en cuenta que el objeto es que se puedan instalar todos los elementos que sean necesarios, no solo los correspondientes a los armarios de voz y datos, y que haya espacio para manipularlos.

Según la norma, se recomienda que la sala de telecomunicaciones tenga las siguientes características.

• Debe estar bien iluminada y ventilada. En el caso de que el equipamiento caliente en exceso la sala, habrá que instalar un sistema de climatización, para procurar que los equipos trabajen a una temperatura óptima.
• La canalización recomendable es de suelo técnico, y se debe evitar el techo técnico.
• Todos los accesos de las canalizaciones a la sala deben estar selladas con materiales ignífugos.
• No debe compartirse con instalaciones eléctricas diferentes a las empleadas para los elementos de telecomunicaciones.
• La puerta debe tener una dimensión mínima de 86 x 190 cm, debe abrirse hacia afuera y no deberá poder cerrarse con llave desde el interior.
• En la medida de lo posible, debe estar protegida frente a catástrofes: incendios, inundaciones, terremotos, etc.
